HoWaTech Regelbox RTL Ventil UP | Rücklauftemperaturbegrenzer für Warmwasser Fußbodenheizung

HoWaTech Rücklauftemperaturbegrenzer für alle Warmwasser Fußbodenheizungen

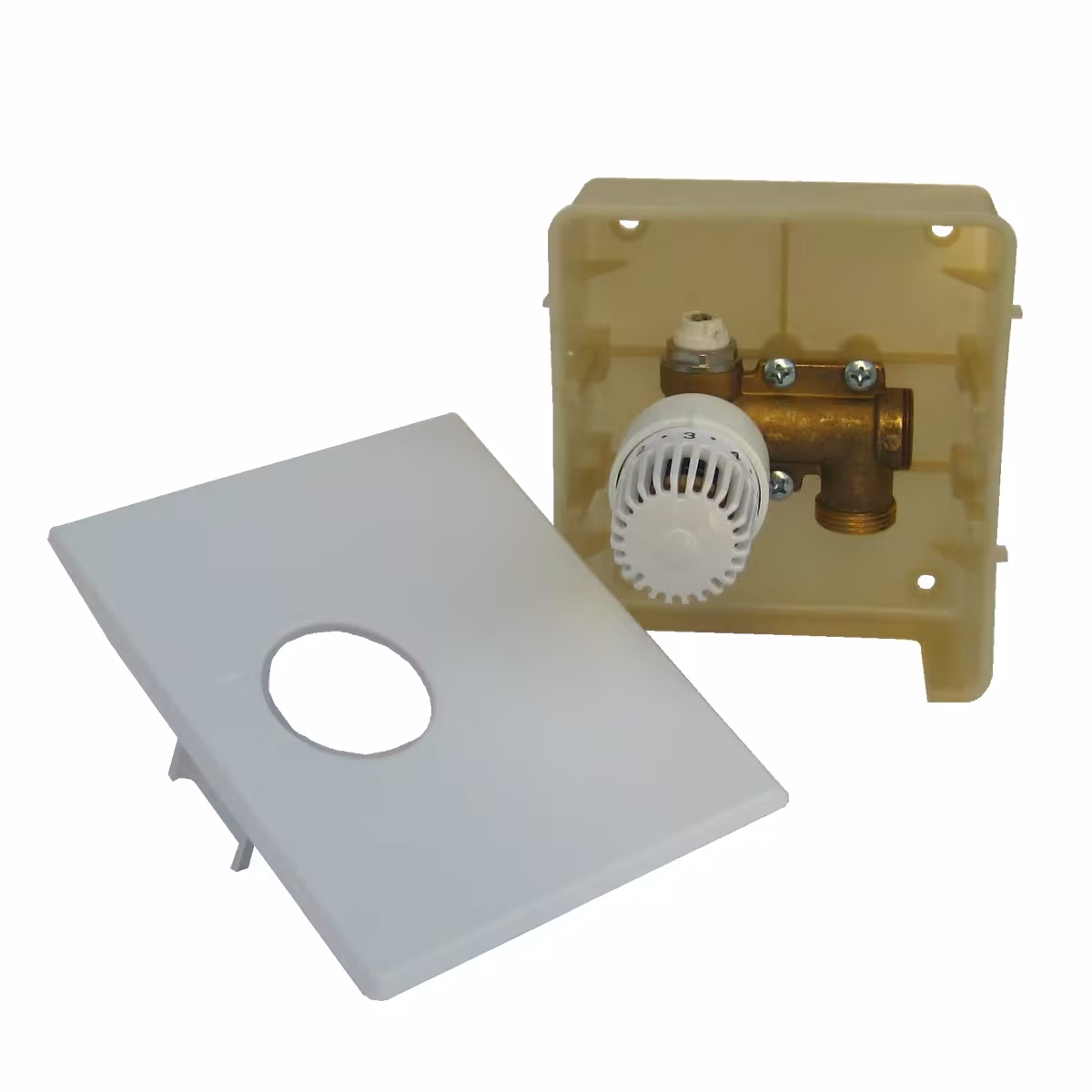

RTL Regelbox: RTL-Ventil im Wandeinbaukasten mit weißer Wandblende

Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem RTL-Ventilblock und außenliegendem RTL-Kopf, Bauschutzabdeckung, Entlüftungsventil und Wandabdeckung (weiß). Das RTL-Ventil (Return Temperature Limiter = Rücklauftemperaturbegrenzer) wird zur Fußbodentemperatur-Steuerung verwendet.

Das RTL-Ventil sorgt selbstständig für die Maximalbegrenzung der Rücklauftemperatur in der Fußbodenheizung. Die Temperatur des Heizungswassers, welches durch das Ventil fließt, wird durch Wärmeleitung auf den innen liegenden Fühler übertragen. Dieser hält dann die Sollwert-Temperatur (die Temperatur, die anhand der Kennzahlen auf dem Drehknopf eingestellt wird) und somit die Bodentemperatur konstant. Die einstellbaren Werte liegen zwischen 1-5 und entsprechen in etwa dem Wert der Zahl in Grad Celsius, multipliziert mit 10 (1=10° | 2=20°| 3=30° | 4=40° | 5=50° C)

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss die mitgelieferte RTL-Regelbox im Rücklauf der Fußbodenheizung eingebaut sein.

• Unterputzversion spart Einbauzeit und bildet einen sauberen Wandabschluss
• Temperaturbereich 10 - 50 °C - stufenlos einstellbar
• Skalierung 1 = 10 °C | 2 = 20 °C | 3 = 30 °C | 4 = 40 °C | 5 = 50 °C

• Wandeinbaukasten mit vormontiertem Ventilblock mit Entlüftung

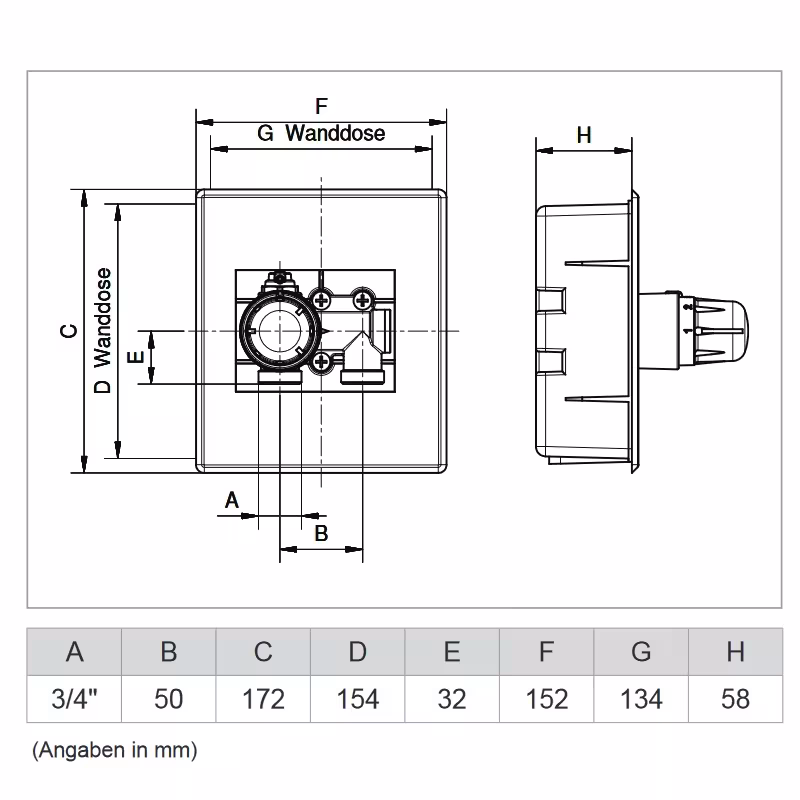

• Anschlüsse G3/4 Eurokonus z.B. für Klemmverschraubungen
• Achsabstand 50 mm
• Entlüftungsventil
• Maße HxB: 154 x 134 mm
• Einbautiefe 58 mm
• Tiefenausgleich (zw. Abdeckung und Kasten) bis 23 mm
• Anschluss RTL-Thermostatkopf 30 x 1,5 mm
• Temperaturbereich 10 - 50 °C (Merkzahl 1 - 5)
• Hohe Stellkraft = effektive Regelung auch bei ungünstigen Druckverhältnissen in der Heizungsanlage
• geringe Hysterese = hohe Regelgenauigkeit
• Material Messing / ABS Kunststoff
• Farbe weiß
