Ausdehnungsgefäße

Ausdehnungsgefäße für Heizungs-, Trinkwasser- & Solaranlagen

Das Ausdehnungsgefäß, auch als Ausdehnungsbehälter, Druckausdehnungsgefäß oder Sicherheitsausdehnungsgefäß bekannt, gehört zu den sicherheitsrelevanten hydraulischen Bestandteilen von Heizungs-, Trinkwasser- und Solaranlagen. Es dient dazu, die Volumenänderung in Abhängigkeit von der Temperatur z. B. bei Heizungswasser aufzunehmen. Dadurch wird der Druck in der Anlage konstant gehalten.
Tipp

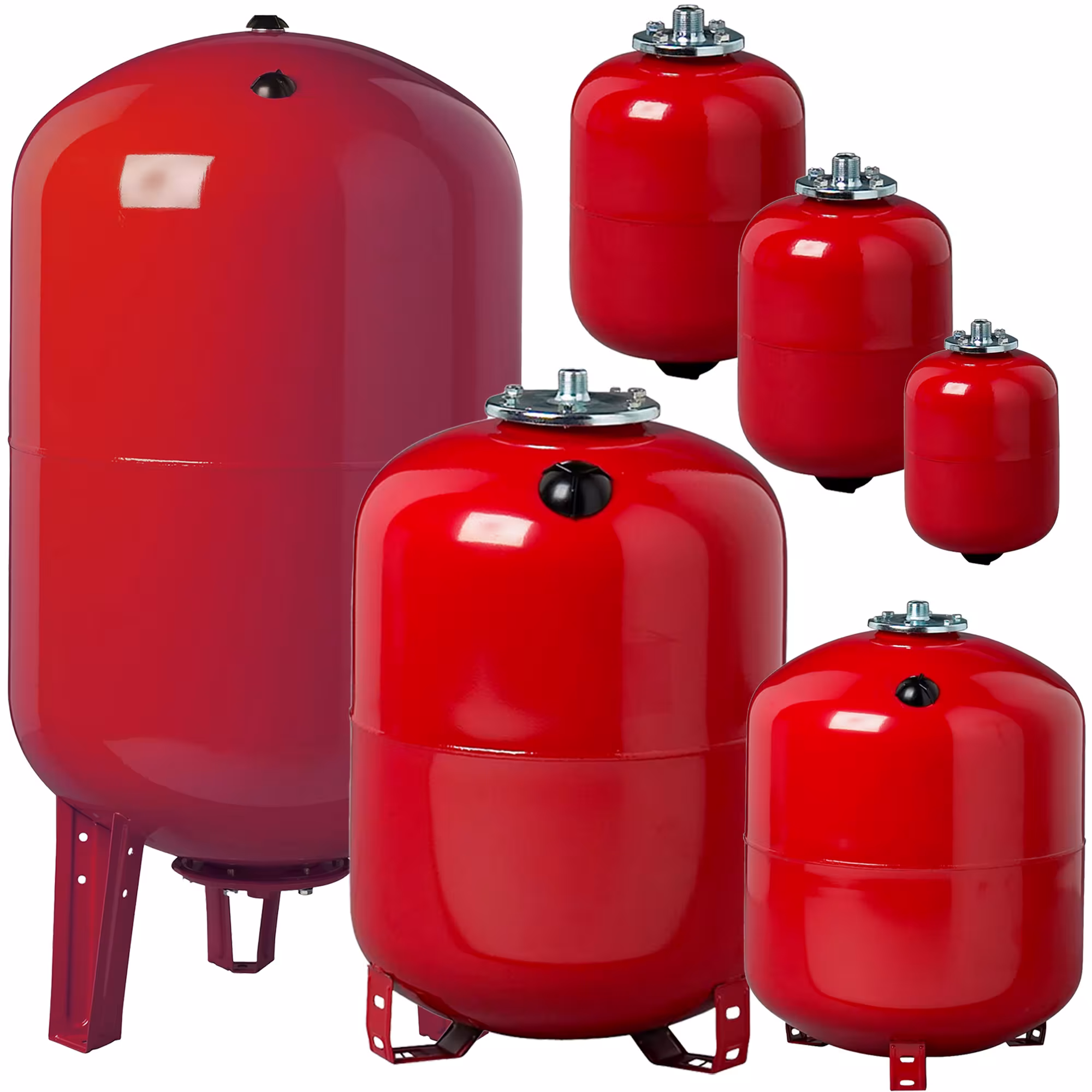

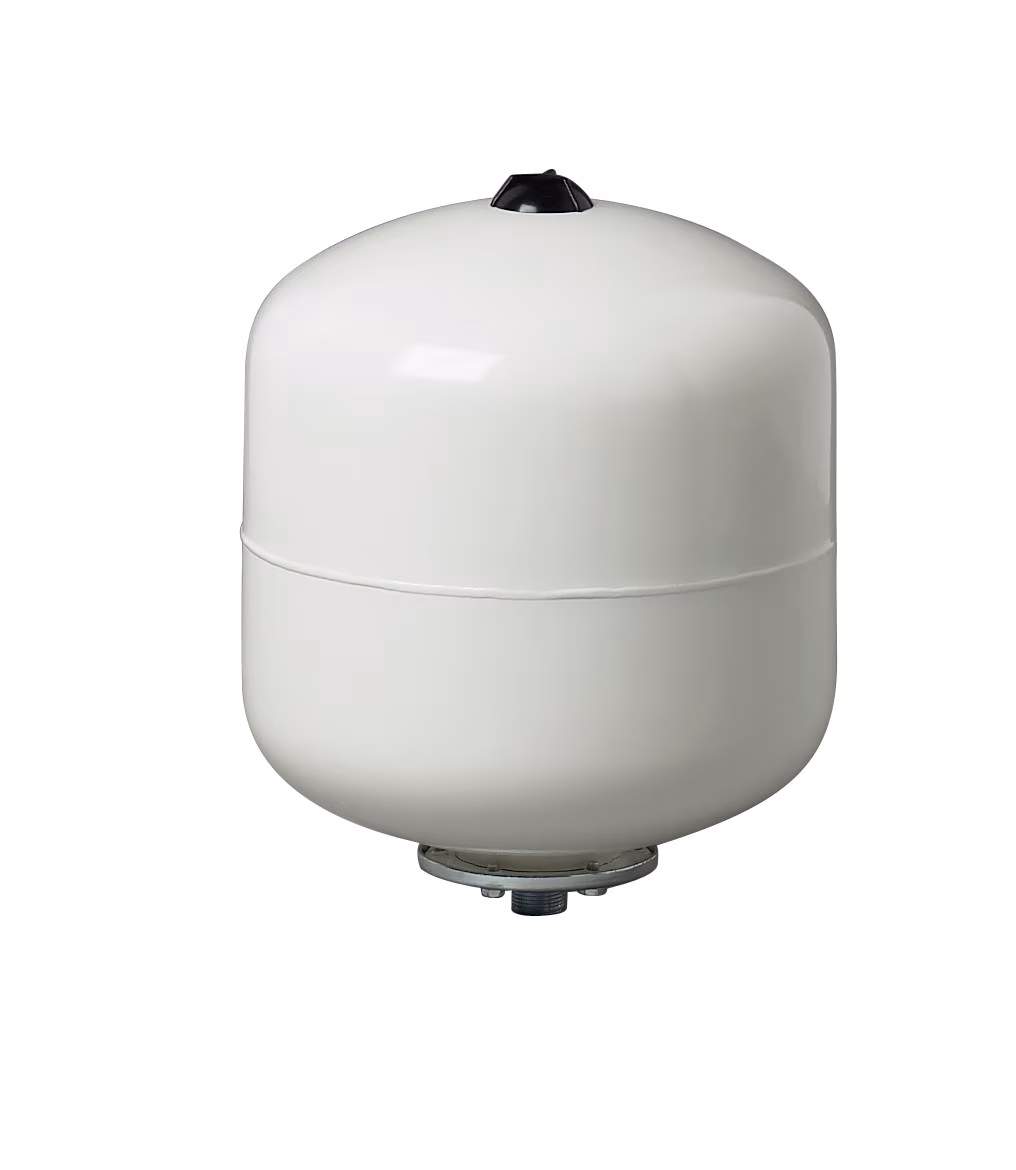

Heizung Ausdehnungsgefäß 8 bis 500 Liter aus der Kategorie Ausdehnungsgefäße
Zilio Membran Ausdehnungsgefäß Heizung 8 - 500L

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 22,21
Varianten entdecken
Zilio Solar Membran Ausdehnungsgefäß Druckausdehnungsgefäß aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. IIMPL01W01EA0, Zylinder, Zylinder
Zilio Solar Membran Ausdehnungsgefäß Druckausdehnungsgefäß

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 25,14
Varianten entdecken
Zilio Solar Membran Ausdehnungsgefäß Druckausdehnungsgefäß aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. IIMPL01W01EA0, Zylinder, Zylinder
Zilio Trinkwasser Ausdehnungsgefäß

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 22,44
Varianten entdecken

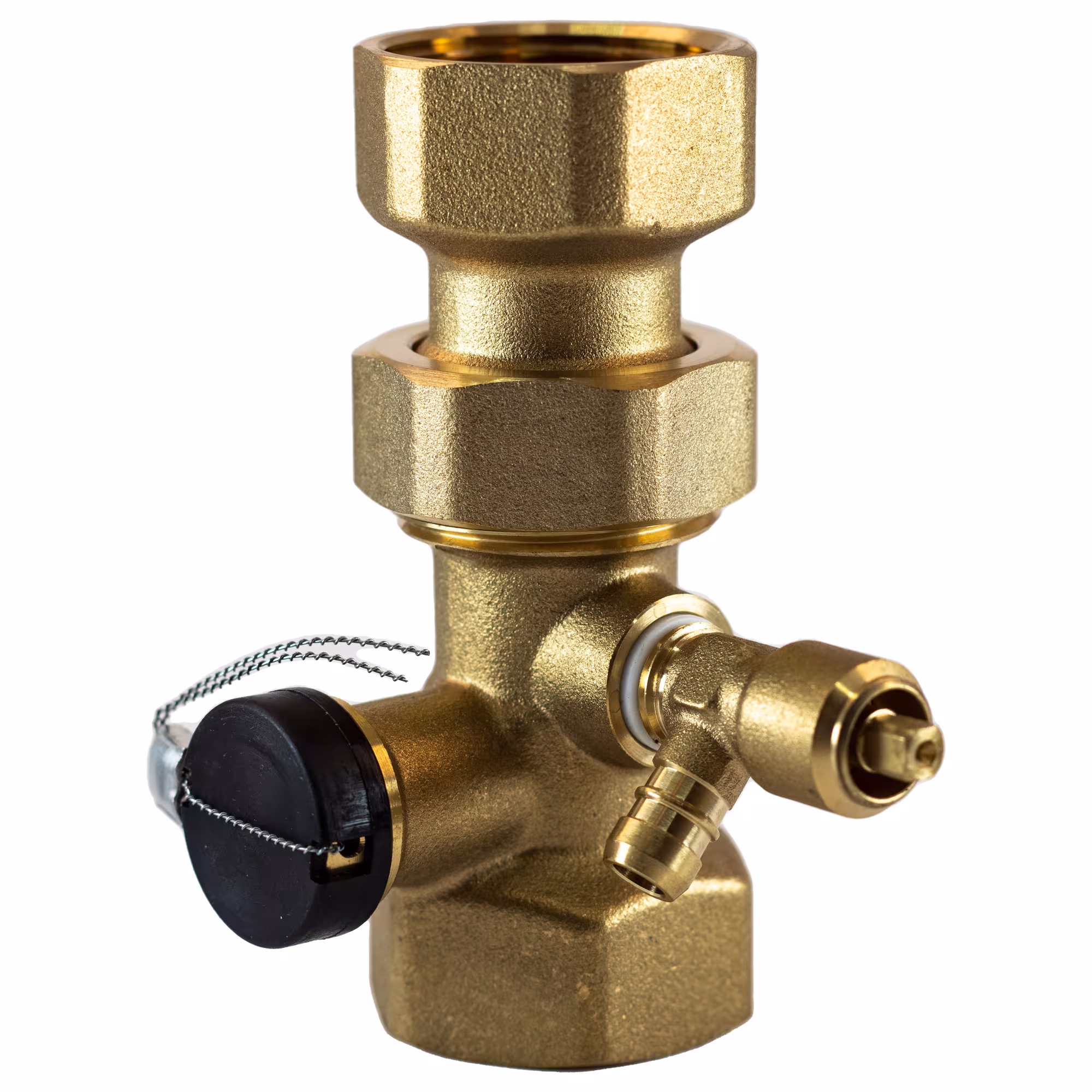

Kappenventil aus der Kategorie Ausdehnungsgefäße
Kappenventil

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 9,37
Varianten entdecken
Zilio Wandhalterung mit Spannband für Ausdehnungsgefäße bis 24 Liter aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. SUP012, Zubehor, Zubehor
Zilio Wandhalterung mit Spannband für Ausdehnungsgefäße bis 24 Liter

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 7,00
Varianten entdecken

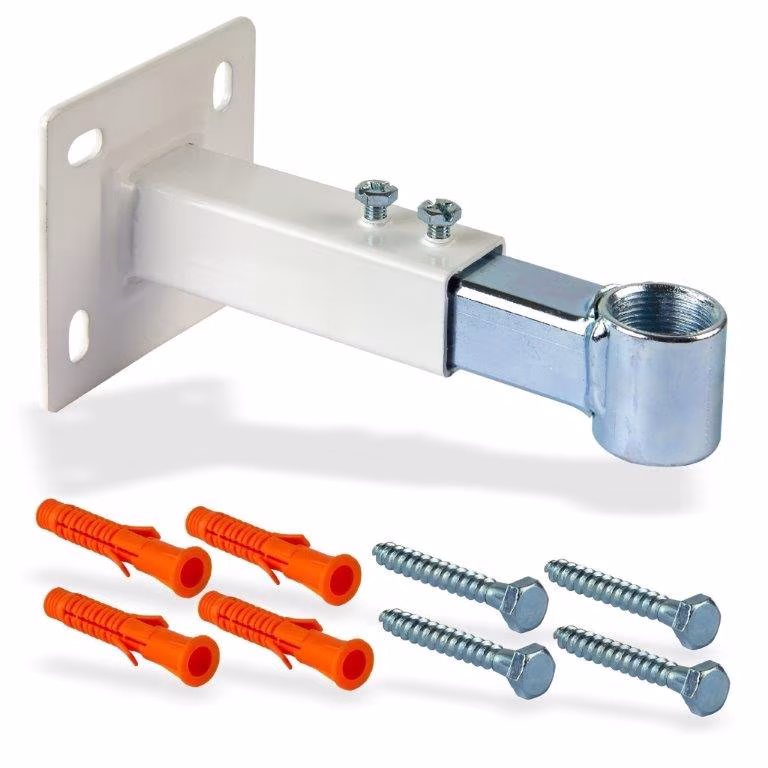

Zilio Stützkonsole 3/4" und 1" für Kesselsicherheitsgruppe und MAG 8-24 Liter aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. SUP002, Maschine, Schraube, Klammer, Gerät, Werkzeug, Maschine, Schraube, Klammer, Gerät, Werkzeug
Zilio Stützkonsole 3/4" und 1" für Kesselsicherheitsgruppe und MAG 8-24 Liter

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 11,26
Varianten entdecken
Zilio Durchströmtes Messing T-Stück 3/4" für Trinkwassergefäße aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. MT20D, Bronze
Zilio Durchströmtes Messing T-Stück 3/4" für Trinkwassergefäße

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

€ 15,87

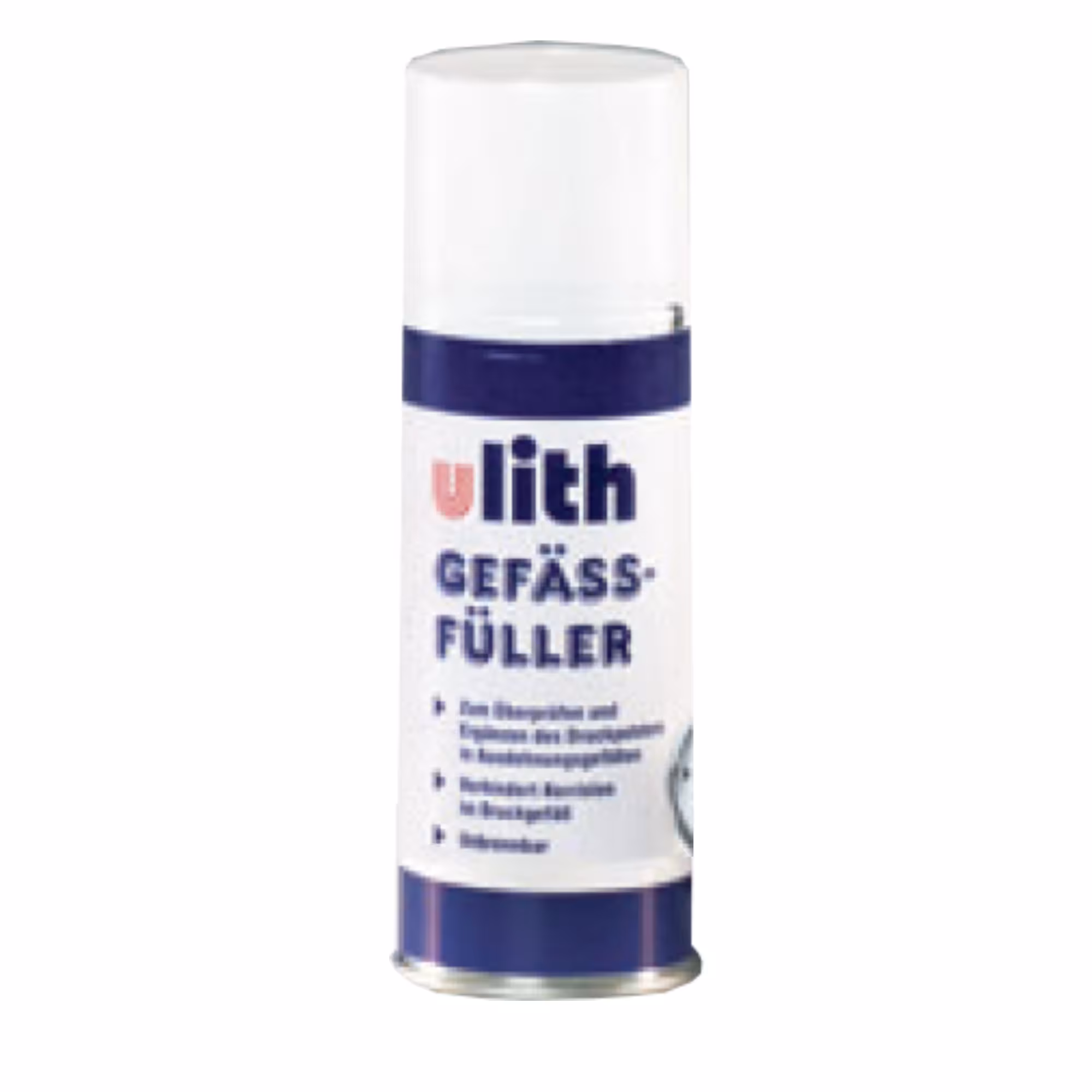

WBV Ulith® Gefäßfüller aus der Kategorie Ausdehnungsgefäße
WBV Ulith® Gefäßfüller

Inhalt: 0.4 Liter (€ 4,75 / 1 Liter)

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 8,64
Varianten entdecken
Zilio Austauschmembran für Solar Ausdehnungsgefäß aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. ME050S, Töpferei, Krug
Zilio Austauschmembran für Heizungsausdehnungsgefäß

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 7,97
Varianten entdecken
Zilio Austauschmembran für Solar Ausdehnungsgefäß aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. ME050S, Töpferei, Krug
Zilio Austauschmembran für Solar Ausdehnungsgefäß

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 9,50
Varianten entdecken
%

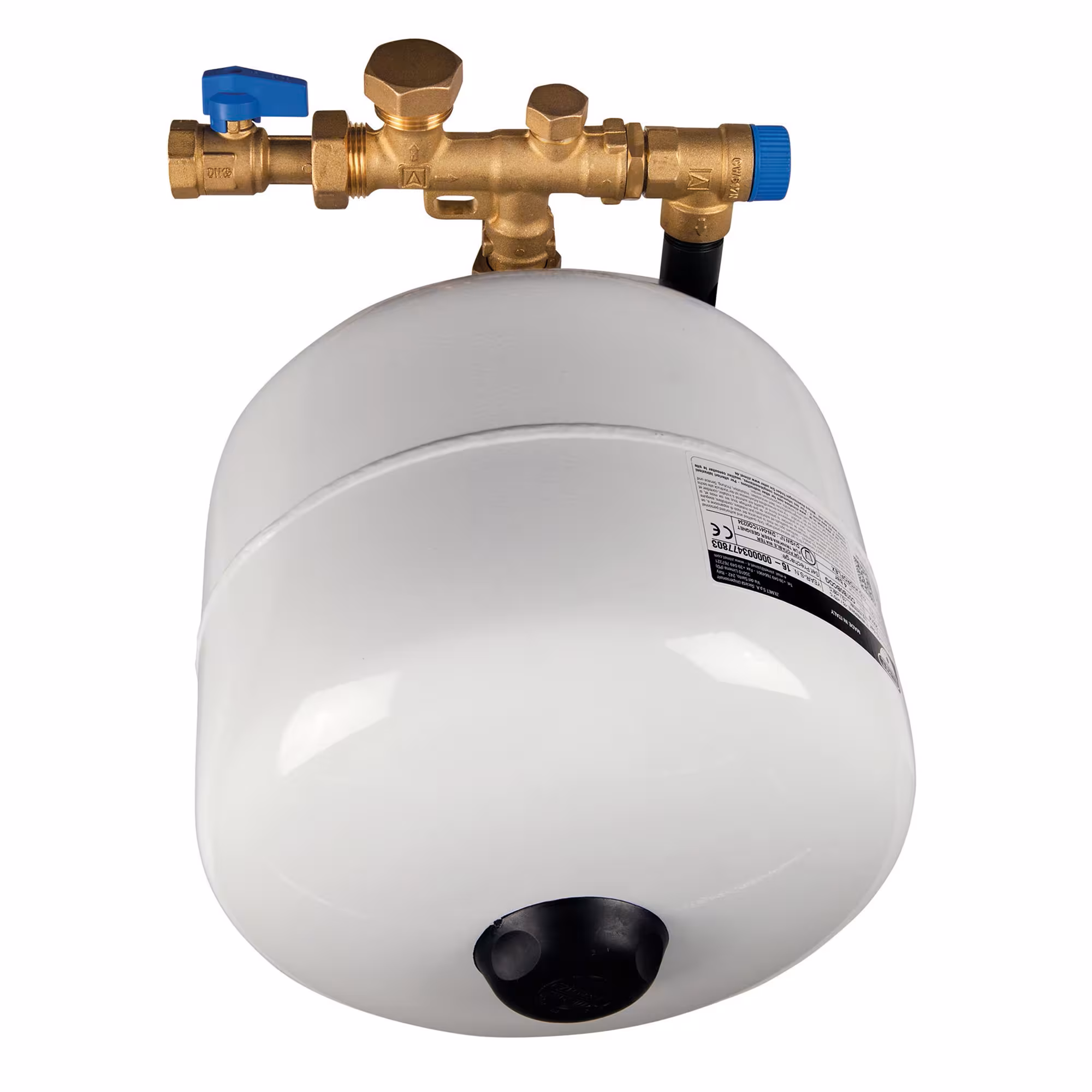

Sicherheitsgruppen 6-10 Bar aus der Kategorie Ausdehnungsgefäße
Sicherheitsgruppen 6-10 Bar

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 141,06 € 161,20(12.49% gespart)
Varianten entdecken
%

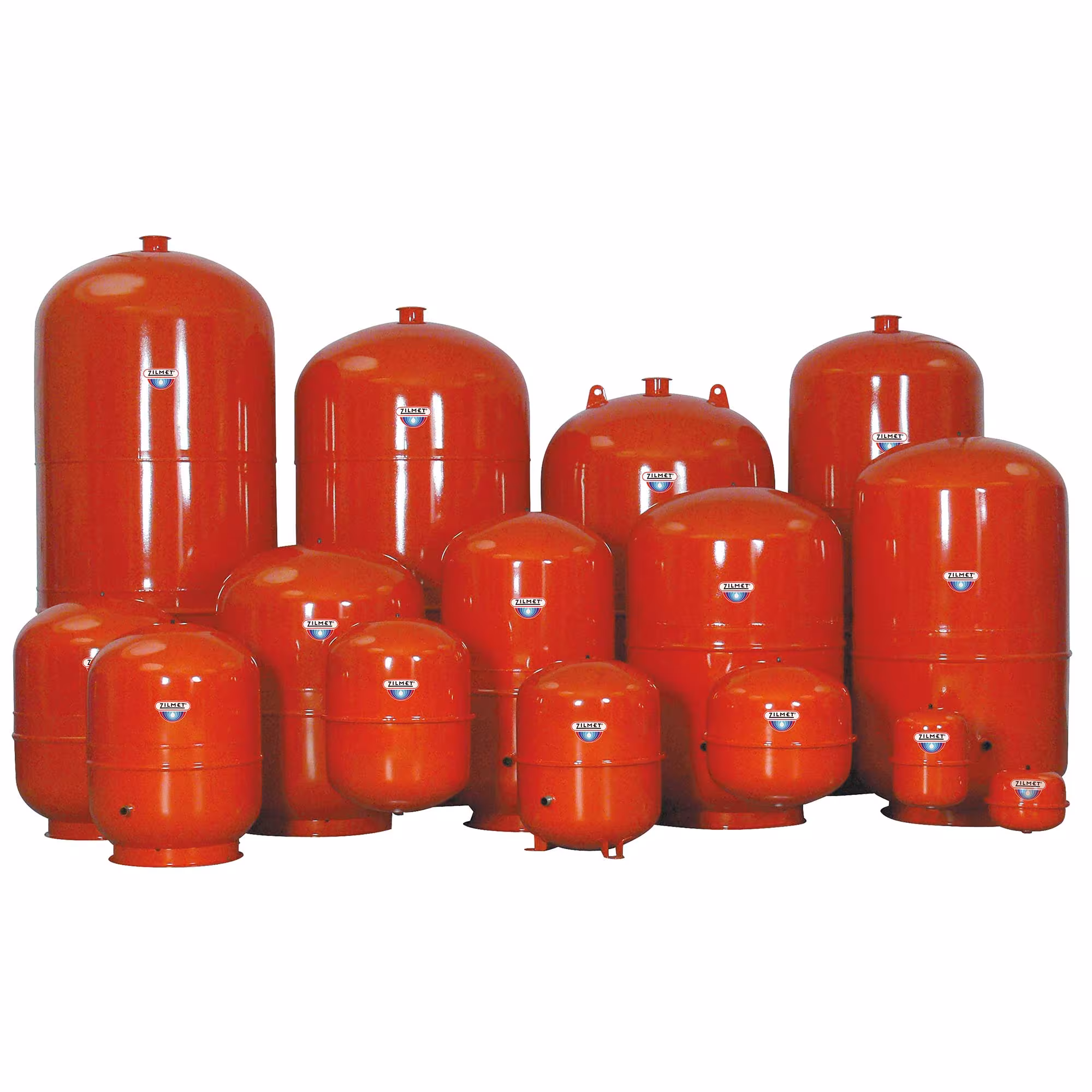

Zilmet Ausdehnungsgefäß Heizung 8-50 Liter aus der Kategorie Ausdehnungsgefäße
Zilmet Ausdehnungsgefäß Heizung 8-50 Liter

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 28,72 € 32,83(12.52% gespart)
Varianten entdecken
%

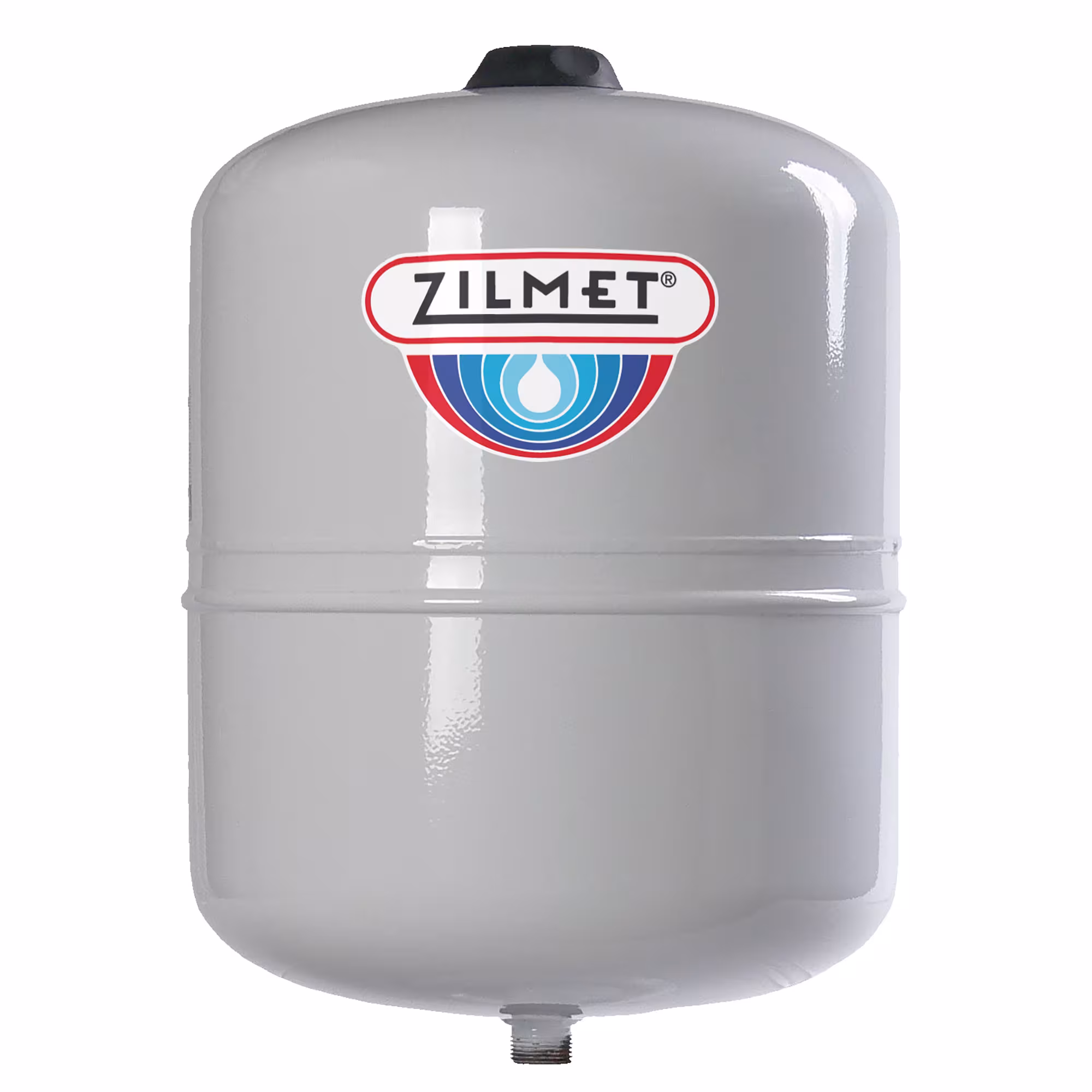

Ausdehnungsgefäße für Solar 18-35 Liter aus der Kategorie Ausdehnungsgefäße
Ausdehnungsgefäße für Solar 18-35 Liter

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 81,83 € 93,53(12.51% gespart)
Varianten entdecken
%

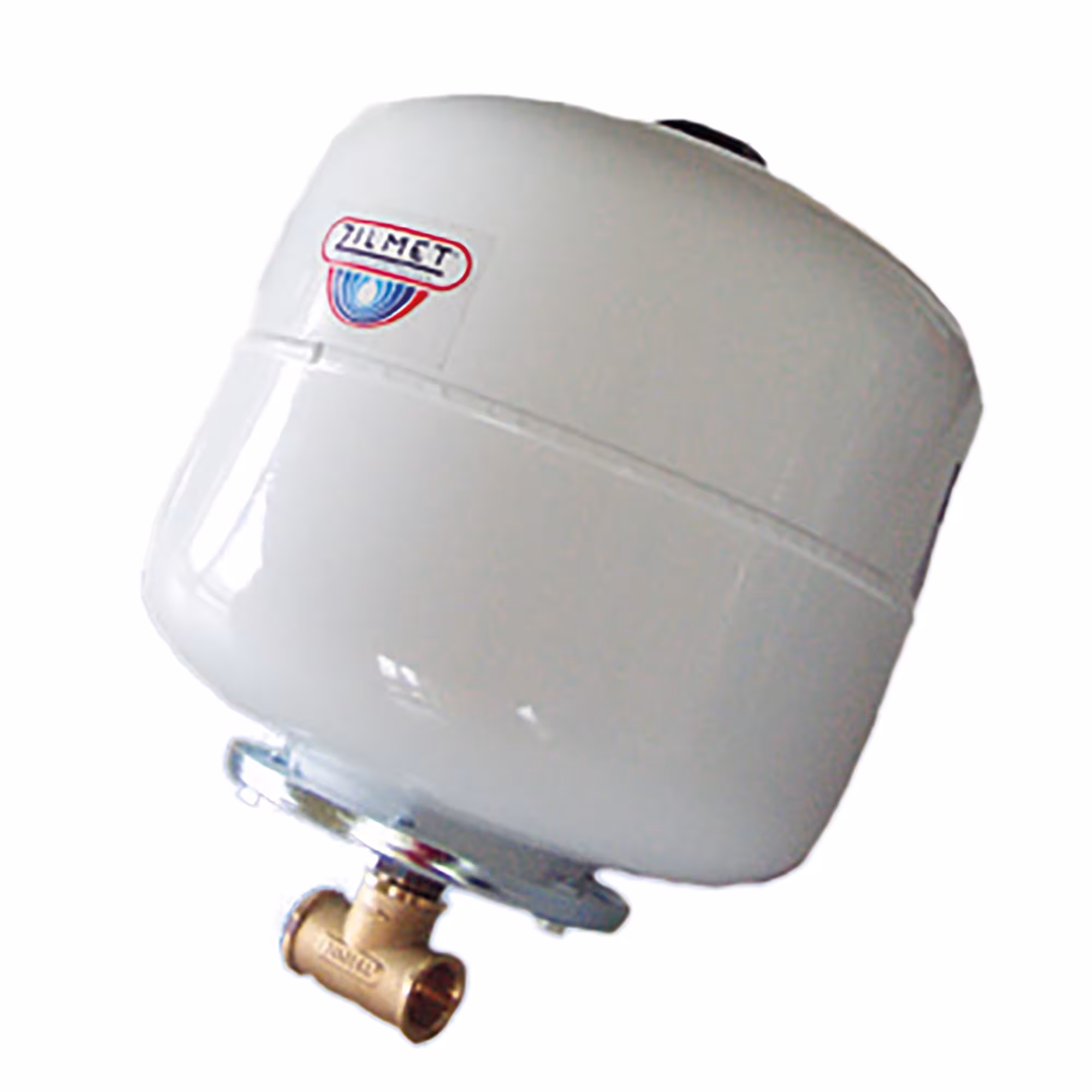

Zilmet Ausdehnungsgefäß Trinkwasser 8-35 Liter aus der Kategorie Ausdehnungsgefäße
Zilmet Ausdehnungsgefäß Trinkwasser 8-35 Liter

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 74,02 € 84,60(12.51% gespart)
Varianten entdecken
%
Tipp
Ausdehnungsgefäße Sets mit Halter und Ventil aus der Kategorie Ausdehnungsgefäße
Ausdehnungsgefäße Sets mit Halter und Ventil

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Ab € 45,24 € 51,70(12.5% gespart)
Varianten entdecken
%

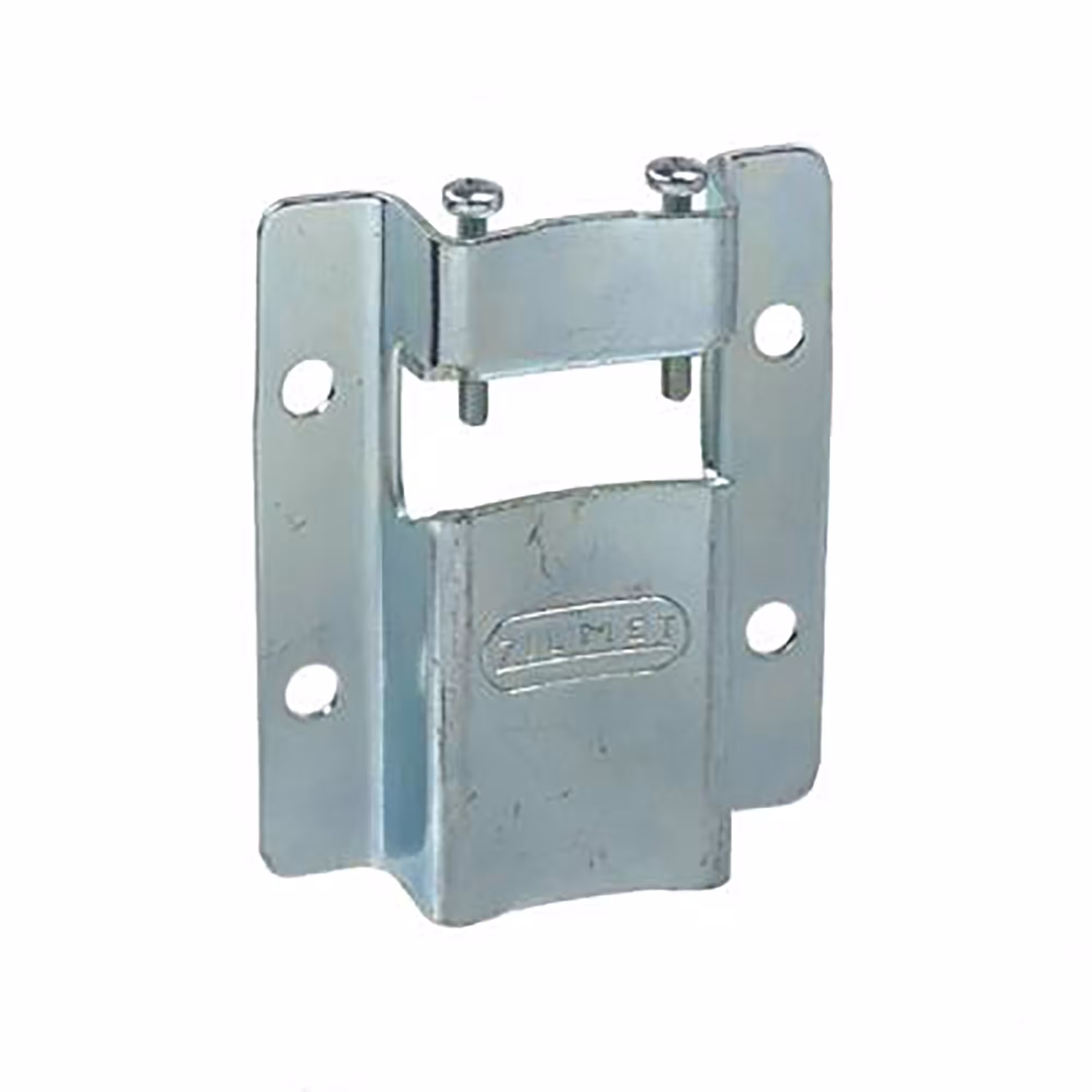

Wandhalterungen Typ Behältergröße: bis 25 Liter aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. 932501
Wandhalterung für Zilmet Heizungsgefäße Typ H bis 25 Liter
Behältergröße: bis 25 Liter

Verfügbar, Zustellung vorraussichtlich in 7 bis 12 Kalendertagen

Varianten ab € 3,69
€ 9,47 € 10,82(12.48% gespart)

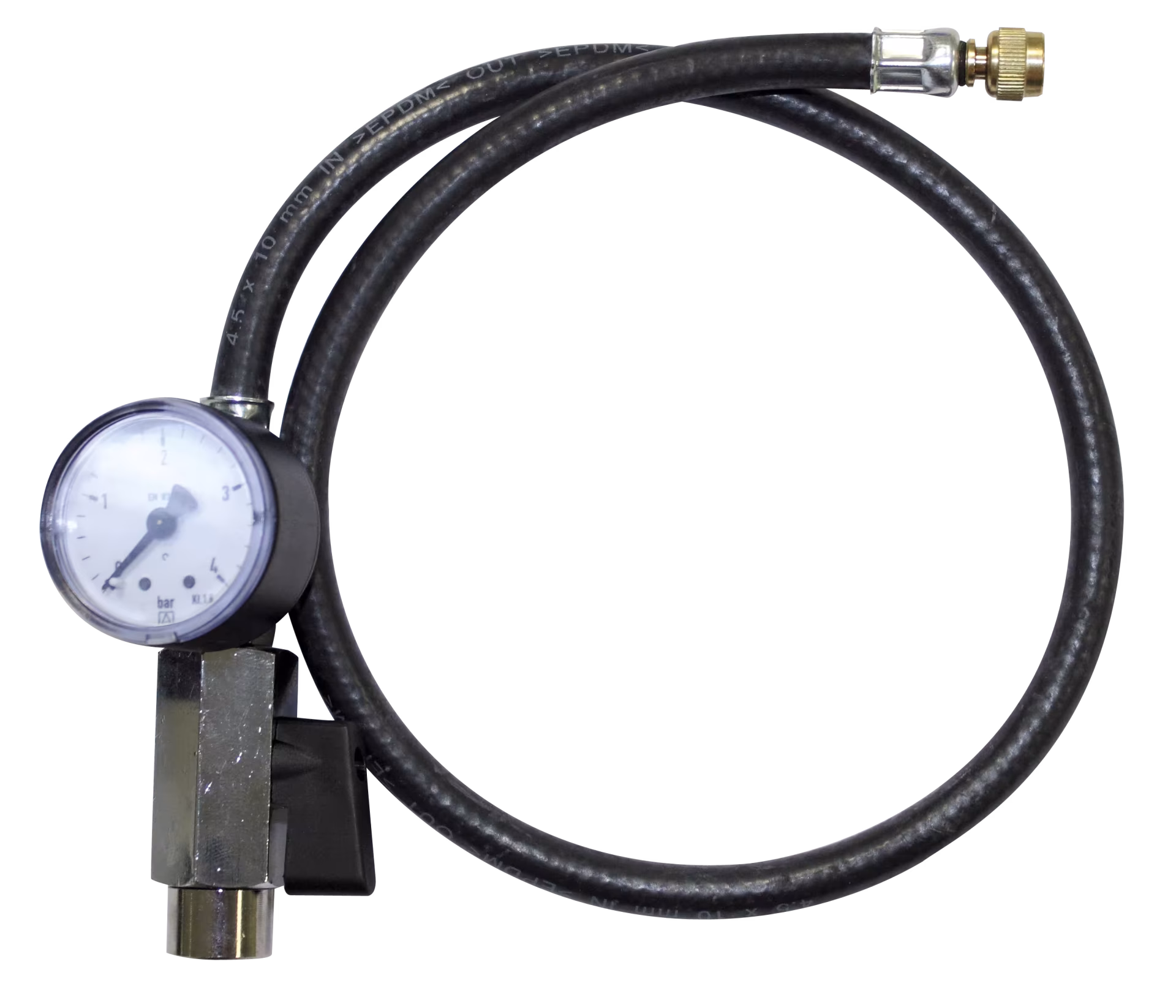

beko Füllarmatur für Gefäßfüller bis 4 bar aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. 296 3 001
beko Füllarmatur für Gefäßfüller bis 4 bar

Verfügbar, Zustellung vorraussichtlich in 9 bis 14 Kalendertagen

€ 63,04
Gefäßfüller inkl. Füllarmatur für Druckgefäße, im Koffer aus der Kategorie Ausdehnungsgefäße mit der Artikelnr. 296 3 003
Gefäßfüller inkl. Füllarmatur für Druckgefäße, im Koffer

Verfügbar, Zustellung vorraussichtlich in 9 bis 14 Kalendertagen

€ 102,61

Was macht ein Ausdehnungsgefäß?

Das Membran-Ausdehnungsgefäß, MAG abgekürzt, besteht aus einem Behälter und einer flexiblen Membran. Diese Gummi-Membrane trennt die Wärmeträgerflüssigkeit von einem Gas z. B. Stickstoff oder Luft. Dehnt sich das Wasser aus, wird die Luft im Behälter komprimiert. Kühlt das Wasser ab, drückt das komprimierte Gas das Wasser in das Heizungssystem zurück - der Druck bzw. das Volumen bleibt konstant.

Wichtig: Jedes geschlossene, beheizte System benötigt zwingend ein Sicherheitsventil, das im Notfall den Druck aus dem System kontrolliert entweichen lässt.

Die Größe ist entscheidend: Ausdehnungsgefäße optimal dimensionieren

Die richtige Dimensionierung des Ausdehnungsgefäßes ist entscheidend und hängt von verschiedenen Faktoren ab:

  • Wasser- und Ausdehnungsvolumen der Heizung (Nennvolumen)
  • Druck durch die statische Höhe des Heizkreislaufs
  • Ansprechdruck des installierten Sicherheitsventils
  • Vordruck des Membranausdehnungsgefäßes
  • Auslegungsdruck der gesamten Heizungsanlage
Fachgerechte Planung und Abstimmung sind dabei unerlässlich, um eine optimale Leistung zu gewährleisten.

Wartung und Pflege: Regelmäßige Überprüfung beugt Defekten an den Anlagen vor

Dafür wird das Gefäß 1x jährlich am Kappenventil abgesperrt, der wasserseitige Druck abgelassen und am drucklosen Gefäß der Vordruck gemessen.

Vordruck am Ausdehnungsgefäß einstellen

Gefäße für Heizungsanlagen
Als einfache Faustformel gilt: Die Anlage muss mit mindestens 0,7 bar druckbelastet werden. Ansonsten gilt: Statische Höhe + 0,3 bar ergibt den Anlagendruck. Der Vordruck des Ausdehnungsgefäßes beträgt Anlagendruck - 0,3 bar ist der gasseitige Gefäßvordruck.

Gefäße für Trinkwassererwärmungsanlagen
Der Gasvordruck im Membranausdehnungsgefäß ist auf einen Wert von 0,2 bar unter dem Ruhedruck der Anlage einzustellen. Um diesen Wert stabil zu halten muss hinter dem Wasserzähler ein Druckminderer eingebaut sein.

Gefäße für Solaranlagen
Der Vordruck im Ausdehnungsgefäß sollte dem solarseitigen Anfangsdruck der kalten Anlage entsprechen. Dieser Druck kann der Summe aus statischem Druck und Dampfdruck entsprechen. Nicht zu knapp berechnen, besser ein größeres Gefäß verwenden.

Die VDI 6002 empfiehlt als Vordruck zum statischen Druck einen Wert von 0,5 - 1,0 bar zu addieren. So wird gewährleistet, dass bei "normalen" Betriebstemperaturen (120 °C - 130 °C) noch keine Verdampfung im Kollektor stattfindet.

Ausdehnungsgefäße arbeiten ständig - die Membran im Inneren ist wasserseitig druckbelastet und bewegt sich bei Volumenänderung und bei Druckschwankungen. Daher ist das Gefäß einem Verschleiß ausgesetzt. Die Regelhaltbarkeit von Ausdehnungsgefäßen liebt bei ca. 3 - 7 Jahren. Bei guter Pflege und gutem Heizungswasser auch länger.
