Bajonett Einfachschrägdichtpackung BKD150-K-S60-MA125/350
€ 182,18
- gas- und wasserdicht bis 0,5 bar
- Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2
- durch Blinddeckel bereits im Einbau gas- und druckwasserdich
- Für schräg geführte Kabeldurchgänge aus jeder Richtung.
- elastische Anschlussverbindung in
Verfügbar, Zustellung vorraussichtlich in 8 bis 9 Kalendertagen
Produktinformationen "Bajonett Einfachschrägdichtpackung BKD150-K-S60-MA125/350"

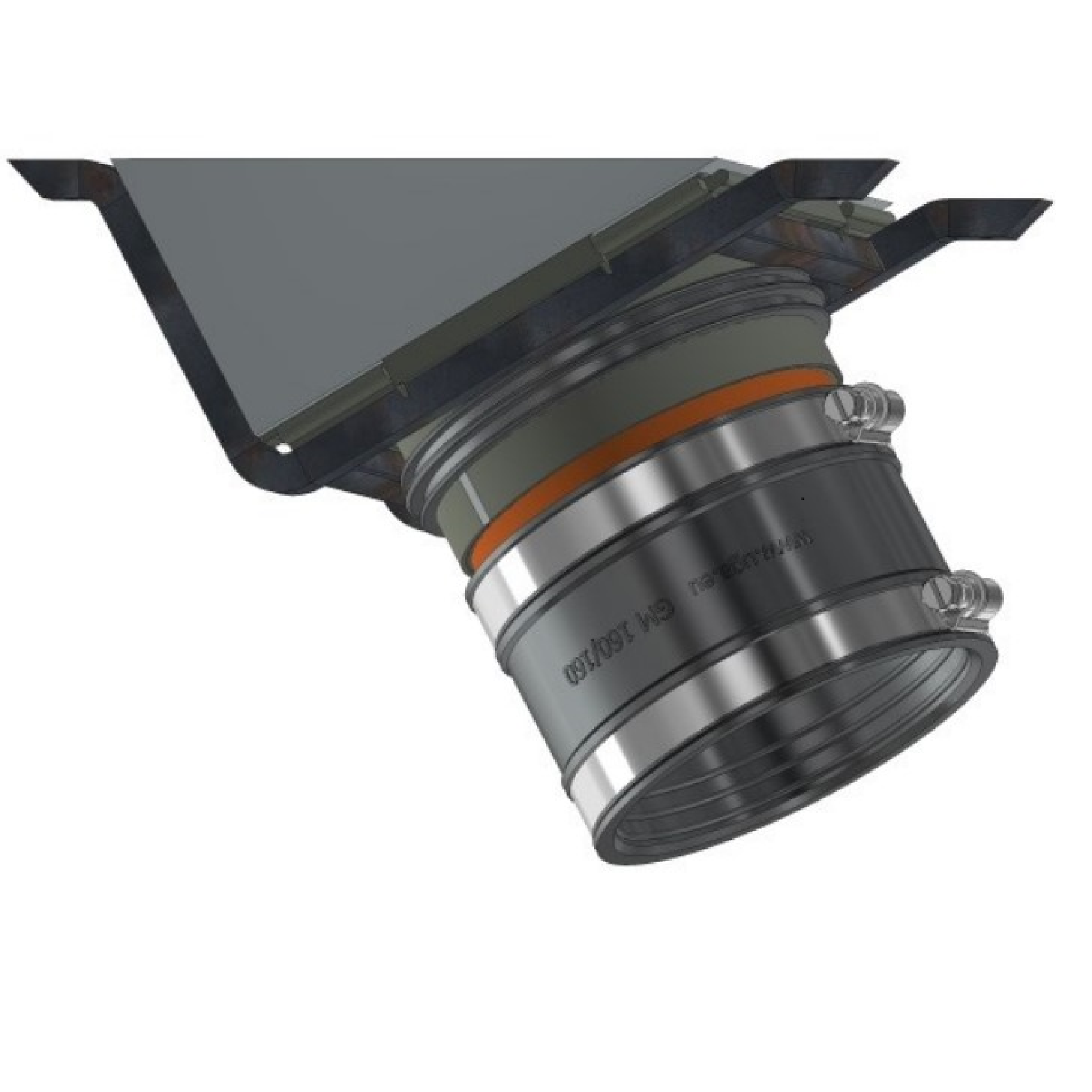

Bajonett-Schräg-Einfachdichtpackung mit 3-Stegdichtung und Rohranschlussmuffe in Manschettentechnik (inklusive druckwasserdichtem Blinddeckel BKD-150D). Ideal geeignet um starre Kabel knickfrei zu führen.
Die UGA-Manschettentechnik ermöglicht es, alle Arten von Rohren und Schläuchen mit dem BKD 150-System zu verbinden. Auch das nachträgliche Abdichten ist mit den UGA BKD 150-Systemeinsätzen mit integriertem Schutz gegen Auswandern möglich. Nach Betonage ist die Packung gas - und Druckwasserdicht.
Vorteile
- Schnelle und einfache Montage
- durch Blinddeckel bereits im Einbau gas- und druckwasserdicht
- dauerhaft zuverlässige Abdichtung
- einseitige Anschlussmöglichkeit vielfältiger Varianten durch passgenaue Systemdeckel und Systemeinsätze
- Für schräg geführte Kabeldurchgänge aus jeder Richtung
- ermöglicht einen optimalen Biegeradius beim Einführen und Abdichten der Kabel bzw. beim Anschluss von Kabelschutzrohren (z.B. KSS150)
- elastische Anschlussverbindung in Manschettentechnik zum Anschluss von Leerrohr- und Kabelschutzsystemen
- Hilfsrahmen aus Stahl mit Nagellöchern
- Einbaufertige Auslieferung mit Styroporkeil zum schalungsbündigen Einbau
Technische Details
- Wasserdicht bis 0,5 bar
- Achsabstand: 210 mm
- Einsatz in noch zu erstellende Bauwerke bei WU-Betonkonstruktionen (Weiße Wanne) Beanspruchungsklasse 1 und 2
- Einbaurichtung ist festzulegen bei Einfach Schrägdichtpackung
- Die Mindestbetonabdeckung von 200 mm nach WU-Richtlinie (Merkblatt H10) wird bei der Schrägdichtpackung BKD150-K-S30 erst ab einer Wandstärke von 350 mm (S45 - 400 mm) erreicht
- Paketbildung nur einreihig möglich
- Einbaurichtung ist festzulegen
Werkstoffangaben:
Dichtpackung (ABS), 3-Stegdichtung (TPE) Zwischenrohr (PVC), Verschlussdeckel (ABS) mit Dichtunglippe (TPE), Styroporkeil, Hilfsrahmen (Stahl S235YR, ehemalig St 37), manschette (EPDM), Spannbänder (V2A)| Achsabstand: | 210 mm |
|---|---|
| Gas- und Wasserdicht bis: | 0,5 bar |
| KSS-Schlauch: | KSS110 |
| Länge: | 350 mm |
| Mindestwandstärke: | 600 mm |
| Spannbereich: | 110 - 125 mm |
| Winkel: | 60° Grad |
